Tornio a fantina Mobile passaggio barra diam. 20 mm con Y-2

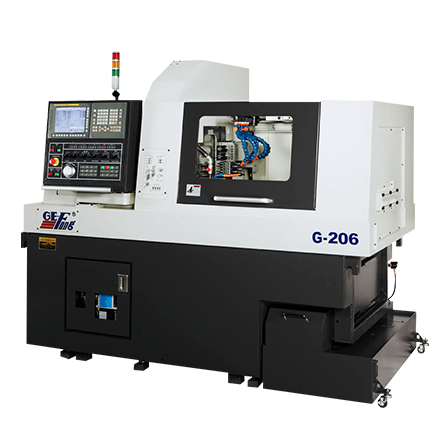

Tornio a fantina mobile CNC GE FONG tipo G e GO
Il tornio GE FONG G206 è una fantina mobile di alta
precisione utilizzato per la lavorazione di particolari semplici o
complessi . Il tornio è completo di un pettine porta utensili
verticali con capacità di tornitura, foratura e di fresatura radiale
, utensili di foratura profonda lato contro mandrino e utensili
per la ripresa in tempo mascherato completa di asse Y2 . Il
tornio G206 utilizza un’elettro bussola indipendente
motorizzata FANUC (senza cinghie di trasmissione), di facile
montaggio/smontaggio, anch’essa con sistema di
raffreddamento ad olio con scambiatore di calore che, oltre alla
bussola, controlla termicamente i due mandrini del tornio,
garantendo elevata precisione nel tempo.
.
Composizione del tornio GE FONG tipo G e GO
La G206 combina tutti i vantaggi di una macchina tradizionale a testa
fissa e di una macchina a fantina mobile : infatti la serie G e GO hanno
la capacità di lavorare con e senza la bussola di guida, unendo l’elevata
precisione delle fantina mobile all’economia e semplicità di utilizzo dei
torni a tradizionali . Tra queste, velocità e riduzione costi di attrezzaggio,
spezzone di barre ridotto ed utilizzo di barre di standard trafilatura o di

Area di lavoro fantina mobile G206
Numero massimo di utensili in macchina da 28 a 39 posti (opz.)
Utensili per lavorazioni di torniture esterne 5 lato sin+ 3 lato dx
Utensili per lavorazioni foratura/tornitura interna 5 su lato dx rivolti verso mandrino
+ 5 rivolti verso contro-mandrino
Utensili motorizzati radiali 3 lato dx+2 lato sin
Utensili di foratura profonda lato contro-mandrino 2
Utensili di ripresa fissi 4
Utensili di ripresa motorizzati assiali 4

CAPACITA’ MACCHINA
N° giri mandrino principale 200 – 12 000 g/min
N° giri contro mandrino 200 – 12 000 g/min
N° giri utensili motorizzati radiali 200 – 5000g/min
Taglia utensili 12 x 12 x 85 mm
Spostamento in rapido 32 m/min
(X1-Y1: 24 Y2: 15m/min)
MOTORI
Potenza Mandrino principale 2.2/3.7Kw
Potenza Contro mandrino 1,5/2.2Kw
Potenza Motori assi X1-Z1-X2-Z2-(Y1) 0.5Kw (0,75 Kw)
Potenza Motore utensili motorizzati radiali sin./dx. 0,75Kw/1,0Kw
Potenza Motore utensili motorizzati assiali di ripresa 0,5Kw
Potenza Motore raffreddamento mandrini 0,19Kw
CAPACITA’ DI LAVORAZIONE
Diametro di barra lavorabile : Ø 3 a Ø 20mm
Corsa fantina con boccola motorizzata indipendente 210mm
Corsa fantina senza bussola 45mm
Diametro max di foratura/maschiatura sul mandrino principale Ø10mm/M10
Diametro max di foratura/maschiatura sul contro mandrino Ø 8mm/M8
Diametro max di foratura/maschiatura ut. Mot. Radiali Ø 6mm/M5
Diametro max di foratura/maschiatura ut. Mot. Radiali dx. Ø 8mm/M6
Diametro massimo della fresa a disco su ut. Radiali mot. Ø 30mm (T01)
Diametro massimo di foratura profonda Ø 8mm
Diametro di barra lavorabile sul contro mandrino : Ø20mm
Diametro massimo di foratura sul contro mandrino : Ø8mm
Diametro massimo di maschiatura sul contro mandrino : M6
Corsa asse Y2 60mm
Potenza 14 KVA
Pressione d’aria 6 bar
